循環流化床鍋爐水冷壁格珊經緯導流板智慧防磨技術

一、水冷壁導流板防磨的需求背景

河南豐鏈科技立足鄭州，作為水冷壁防磨行業多年實踐從業廠家，水冷壁防磨技術人才集中根據行業20年的水冷壁導流板防磨行業經驗沉淀，采取CFB循環流化床鍋爐水冷壁多復合格珊經緯導流融合防磨，利用垂直水冷壁管排表面進行防磨處理，使CFB鍋爐垂直水冷壁耐磨壽命輕松超越3年以上，達到少停爐、安全行爐的增效目的。

CFB流化床鍋爐的水冷壁磨損在行業內一直是難題，水冷壁受熱面防磨工作非常艱巨，使一臺CFB流化床鍋爐所有受熱面在一年之內不因磨損而爆管，這個目標可謂相當艱巨。循環流化床鍋爐（ CFB鍋爐）在運行中產生自上而下的大流量的緊貼垂直水冷壁管排表面及管間凹槽的貼壁灰流沖刷著垂直水冷壁管排表面及管間凹槽。

二、水冷壁導流板防磨新技術

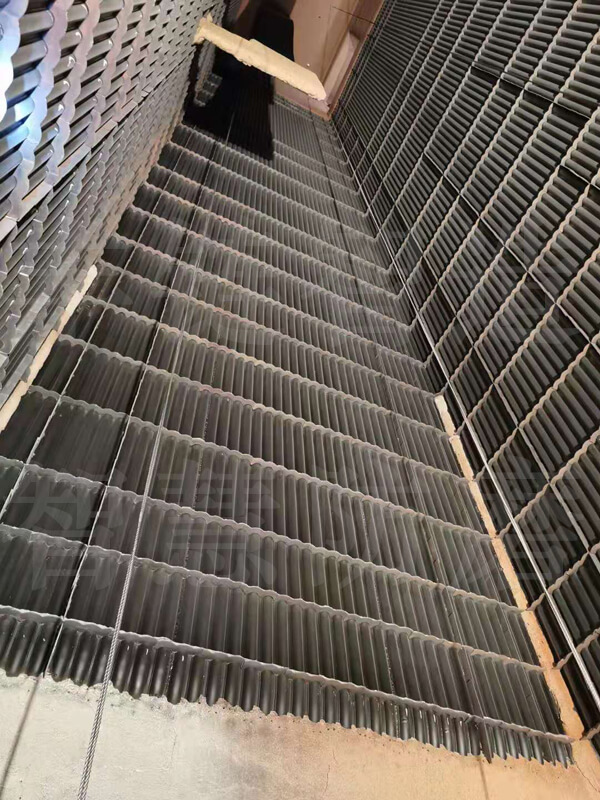

水冷壁導流防磨新技術是將導流板分層安裝在爐膛四壁，多層主動阻擋貼壁灰流，使攜帶物料沖刷水冷壁貼壁流得到有效疏導，從導流板溢出灰流依然沿垂直水冷壁管排表面及管間凹槽流下但不會緊貼表面。貼壁灰流對導流板下的垂直水冷壁管的磨損也大大減小。

達到改變物料流流向降低物料流流速，可逐級降低貼壁灰流速和濃度, 隔離物料流與水冷壁的高速碰撞，極大降低物料顆粒和貼壁灰流對水冷壁切削磨損的目的，從而從根本上解決水冷壁管磨損問題。此方法也可方便的用于早期的循環流化床鍋爐的改造，不受耐磨材料處是否讓管和平滑的限制，還可以用于爐膛中部局部凸起位置的防磨。

三、水冷壁導流板防磨技術特點:

（1）梳形導流板防磨新技術是以疏導爐膛內顆粒物料，使形成內循環，改變物料面壁流向及爐膛內四角的物料顆粒渦流流向，使物料流傾向于中心，避免和水冷壁碰撞，從而根治面壁流角渦流對水冷壁的接觸磨損。

（2）梳形導流板是耐高溫、耐磨多元素合金鑄造成型，使用溫度可達1800 oC，抗拉強度≧560 Mpa，該材料很好的配合了疏導型水冷壁防磨工藝，從材料上保證了該工藝的使用壽命可達六年。

（3）導流板主要安裝在爐膛四周的密相區，因其是金屬材質，對熱傳導能起到一定的增強作用,所以不會對鍋爐內載負荷能力產生負面影響。

（4）導流板能有效破壞物料流在不平滑管壁處形成的渦流，減少物料粒子與水冷壁的碰撞，避免固體物料對水冷壁管的磨損，起到保護水冷壁的作用。

（5）導流板分層安裝在爐膛四周，能有效降低物料顆粒沿水冷壁管下落的速度，隔離物料流與水冷壁管的接觸，從而根本上解決了水冷壁管磨損問題。

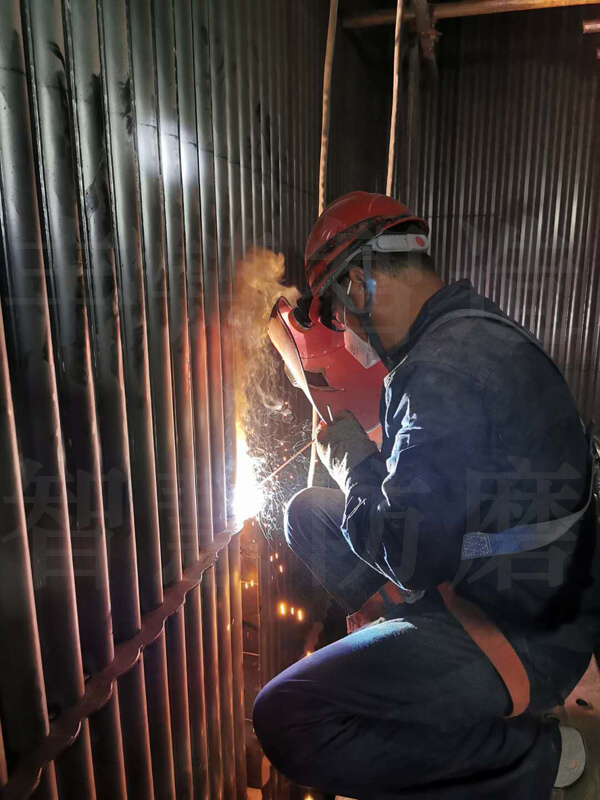

（6）安裝簡便，施工周期短。以450噸鍋爐為例，施工周期僅需5天。

導流板防磨新工藝已被多家電廠流化床鍋爐采用，運行實踐表明水冷壁加裝導流板后磨損明顯減輕，尤其是澆注料過渡區不再采用其他任何防磨措施，也不會因水冷壁磨損泄露產生停爐的煩惱，使循環流化床鍋爐從頻繁的非計劃停爐檢修轉入連續安全運行的良好狀態，該技術對因鍋爐燒干鍋造成的水冷壁管變形的爐子，經合理安裝使用后同樣達到防磨效果。
