金屬陶瓷內襯復合管（耐磨管）系列

豐鏈防磨技術 2011-03-05 1286

產品簡介：

陶瓷復合管由國家高新技術”863”計劃新材料領域專家研制，是具有國際先進水平的新型復合材料管道。它從內到外分別由陶瓷層、過濾層、鋼背三層組成。陶瓷層是在2200℃以上的高溫下形成的致密剛玉陶瓷，經過渡層與鋼管緊密結合。該產品具有良好的耐磨、耐蝕、耐高溫及高強度、高韌性、高抗機械沖擊能力的綜合性能。是一種具有世界先進技術的輸送管道用新型材料。
該產品于一九九四年分別通過了冶金部和電力部的成果和產品鑒定(冶金部93冶料成鑒字372號、電力部94電產鑒字30號)。是國家”863”高技術新材料領域專家委員會重點支持和推廣項目，并被列入國家“九五”科技成果重點推廣項目計劃。由于該管具有高耐磨、耐蝕、耐熱性能，因此廣泛應用于電力、冶金、礦山、煤碳、化工等行業作為輸送砂石、煤粉、灰渣、鋁液等磨削性顆粒物料和腐蝕性介質，是一種理想的耐磨耐蝕管道。

金屬陶瓷復合管產品圖片

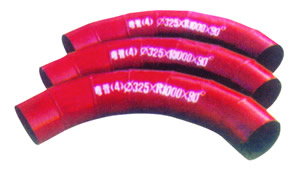

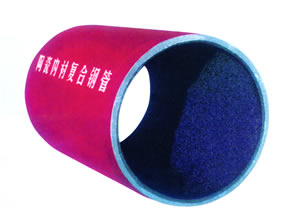

陶瓷復合管直管	陶瓷復合管彎管

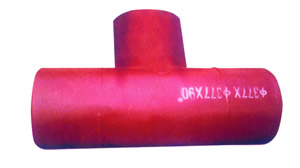

陶瓷復合管三通	高耐磨伸縮節

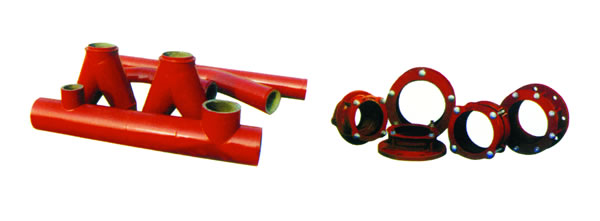

陶瓷復合管異徑	陶瓷復合管連接件

冶金、電力行業中的應用
      冶金、電力行業輸送煤粉、灰渣、泥漿等每年需要消耗大量的金屬管道。采用陶瓷復合管取代其它管道，具有高耐磨、壽命長、安裝方便、經濟效益顯著之特點。
礦山、煤炭行業中的應用
      (1)礦山：礦山充填、精礦粉和尾礦運送對管道的磨損嚴重，以往采用的礦粉輸送管道使用壽命不到一年，改用該管可使用壽命提高10倍以上。
      (2)煤碳：選煤及長距離管道輸煤普遍采用濕法輸送，要求輸送管既耐磨又耐蝕，采用該管可做為長壽輸送管，經濟效益可觀。
其它
      (1)該管不污染和不粘熔融鋁液。制造對鐵質污染敏感，且使用后需要繁重勞動進行清理和維修的熔鋁設備、鋁液輸送管、升液管等是目前理想的材料。
      (2)該管由于耐磨性能好且耐熱蝕、適用于輸送含有固本顆粒腐蝕性物料以及高溫腐蝕性氣體、含硫、地熱水等腐蝕性介質。

一、金屬陶瓷內襯復合管產品性能

表一金屬陶瓷內襯復合管的物理性能

材質數據項目陶瓷層密度 g/cm3硬度HV kgf/mm2壓潰強度 MPa抗剪切強度（層間結合強度）MPa表面質量抗機械沖擊性能（50j,點接觸陶瓷層產生裂紋時次數）金屬陶瓷內襯復合管3.85-3.971300-1500300-46015-25光滑15

表二金屬陶瓷內襯復合管的耐蝕性對比（按不銹鋼標準測試，30天室溫）

10% HCL10% HNO310% H2SO410% H3PO410% C2H4O210% HF 10% NaOH飽和 NaCL陶瓷復合管0.0560.0320.0210.0470.0220.420～0～0不銹鋼 1Grl8Ni9Ti＞0.10.1＞1＜0.1＜0.1--0.1--

表三金屬陶瓷內襯復合管與化工陶瓷管耐酸度及抗熱沖擊性的比較

材料耐酸度 %抗熱沖擊出現裂紋的淬火次數⑵按標準 ZBG94003-86⑴200℃300℃450℃700℃1000℃1100℃金屬陶瓷內襯復合管96-98-9653出現小裂紋和剝落耐酸鋼管802×××××耐酸陶瓷---2×××

表四金屬陶瓷內襯復合管的耐磨性對比

噴砂對比試驗（SiC）30％SiO2泥漿沖刷對比試驗材料體積減少材料體積減少 cm3金屬陶瓷內襯復合管0.0022陶瓷復合管397％氧化鋁管0.002545 # 鋼25

二、產品特點

1、耐磨性能：金屬陶瓷內襯復合管內層陶瓷層為剛玉，維氏硬度在1300-1500HV，相當于HRC90以上，因此對電力、礦山所輸送的任何介質均具有很高的耐磨性。
2、耐蝕性及抗結垢性能：因內襯剛玉屬中性材料，所以具有較強的耐酸、堿、鹽腐蝕和海水腐蝕，并同時具有防結垢的性能。
3、運行阻力損失小：金屬陶瓷復合鋼管經北京科技大學對輸粉、輸渣、輸灰阻力特性測試。結果如下表：
材質絕對粗糙度（△）絕對粗糙度（△/D）清水阻力系數水力輸送氣力輸送水力輸送氣力輸送普通鋼管0.1190.207.935×1041.343×1030.195陶瓷復合管0.1170.1957.935×1041.343×1030.0193

由于金屬陶瓷內襯復合管內表面光滑且不生銹，清水阻力系數比同規格無縫管小，因此運行阻力較小，可減少運行費用。
4、耐溫性能好：金屬陶瓷內襯復合管能在-50～+900℃溫度范圍內長期正常使用，材料的線膨脹系數為6～8×10-6/℃。因此具有較好的熱震穩定性。
5、工程造價及使用壽命：金屬陶瓷內襯復合管重量輕，價格合理。工程造價與鑄石管相當，比耐磨合金鑄鋼管工程造價低20～30％，而使用壽命是普通鋼管的10～20倍，是鑄石管的3～5倍，是耐磨合金管的2～3倍，并且減少了維修費。
6、安裝維修方便：金屬陶瓷內襯復合管重量輕，是同內徑的鑄石復合管重量的1/3，比耐磨合金鑄鋼管輕20～30％，且具有良好的耐沖擊性能及焊接性能，可采用焊接、法蘭及柔性接頭等連接方法，安裝維修特別方便。

三、運輸及安全注意事項

1、金屬陶瓷內襯復合管硬度高，在搬運、安裝過程中要輕搬輕放，避免嚴重碰撞，嚴禁金屬器械直接接觸或撞擊端面陶瓷層。
2、彎管安裝時，管道表面所標明的方向應與介質流動的方向一致。
3、安裝管道時，管道中心線要對正，高低要調平，確保兩端對準確，兩端面錯位量要控制在1.Omm以內。
4、安裝時若需切割，可使用等離子切割機切割，以確保端面平整，避免因內襯陶瓷受損而影響使用壽命。
5、采用柔性管接套連接安裝管道時，柔性管接套內兩端插入長度要調整對稱。伸縮間隙應根據當地工況或設計部門要求而定。

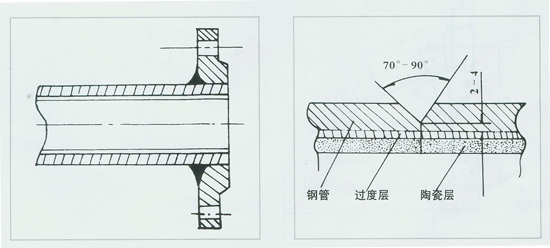

6、采用法蘭連接時，其法蘭端面須與復合管端面平齊。如圖1
7、由于復合管焊接性能優良，因此管道聯接可采用焊接方式，在焊接時其坡口采用70°-90°，鈍邊2—4mm不留間隙,宜采用小電流焊接。
